方案概述

設備狀態監測管理系統，基于信立科技設計開發的物聯網技術（XIoT），對機器設備運行狀態參數進行監測、分析、管控，實時獲取機器設備狀態數據及健康狀態報告，提出維護、檢修、維修建議方案；對隱性故障提前預警、報警。

監測運行時電氣參數，電流、電壓、功率；

監測本體溫度；

監測本體溫度；

監測轉速；

監測運行工藝參數，溫度、壓力、流速；

緊急情況，發出報警信號，輸出控制信號；

設備狀態監測管理系統，基于信立科技設計開發的物聯網技術（XIoT），對機器設備運行狀態參數進行監測、分析、管控，實時獲取機器設備狀態數據及健康狀態報告，提出維護、檢修、維修建議方案；對隱性故障提前預警、報警。

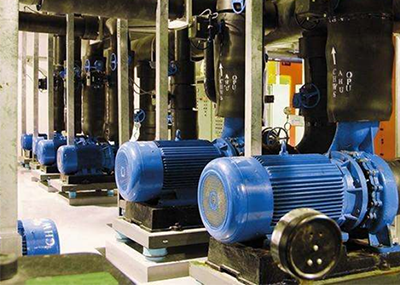

應用于，風機、水泵、制冷、空壓，物流運輸，以及其它旋轉、運轉機器設備的運行狀態監測態。

構建設備狀態監測管控系統軟件平臺，從XL90物聯網關，獲取智能傳感器采集的數據，生成歷史數據庫，報表、曲線；

對數據進行統計、分析，判斷設備是否經濟運行，劣變狀態，是否有潛在隱患，如是否能耗偏高，效率過低，性能參數不達標，是否故障運行....

根據實際運行數據分析，提前、有計劃的安排對設備的運維、檢修；

當設備有異常情況發生時，以撥打電話、發送短信，等等方式，向相關人員發出報警信息。

授權的人員，通過電腦、手機，實時查看、瀏覽，權限內的數據。

設備運行狀態數據，可接入接入企業的MES、ERP等平臺；

系統網絡示意圖

智能傳感器，通過LoRa上傳數據至物聯網關，網關通過Ethernet或Wi-Fi，接入企業內部LAN，推送數據至設備狀態監測管控服務器

網絡技術參數：

無線頻段：490MHz（ 430-510MHz ），可提供不同國家地區規定的頻段

應用于跨車間、廠房，節點電池供電的無線傳輸；傳輸距離500m至10Km

網關支持4G/Ethernet/Wi-Fi/RS485等接口，可同時向多個系統上傳數據

可增加中繼，延長傳輸距離；網關可作中繼

應 用：

空壓、制冷，水泵、風機、運輸、提升，等等旋轉、運傳設備運行狀態監測系統數據傳輸

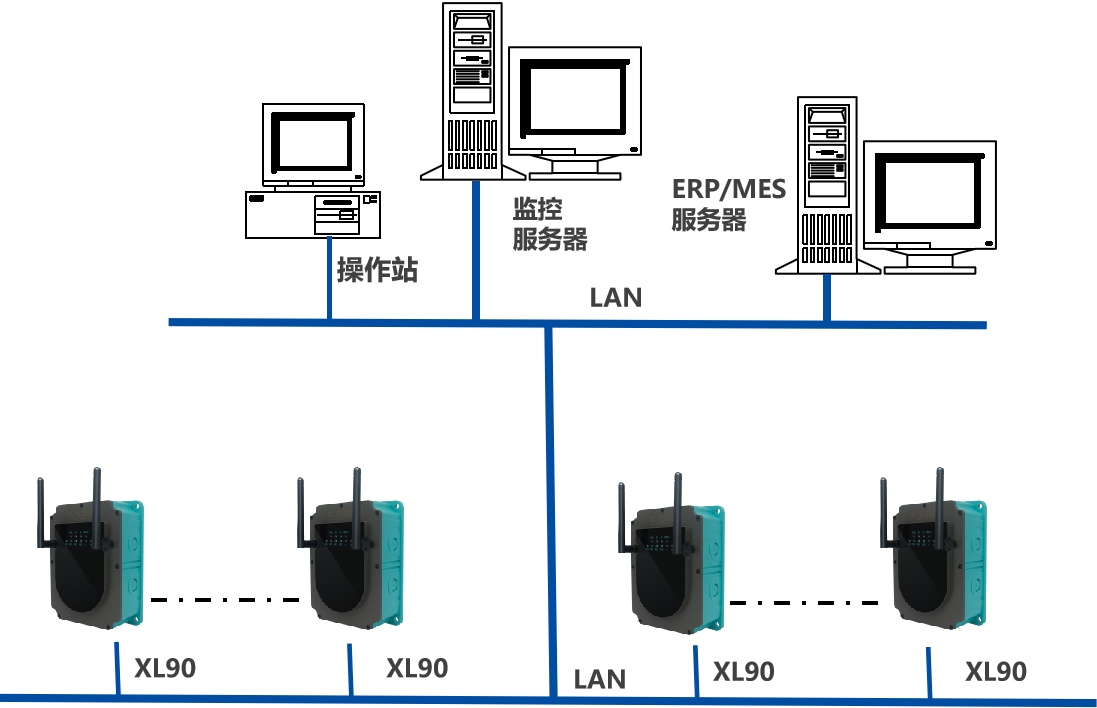

平臺及通信網絡方案

XIoT設備運行狀態監控系統，平臺由1套XL.Cloud軟件、1臺監控服務器構成；通信網絡多臺XL90物聯網關，及LAN構成

物聯網關通過無線方式，獲取智能傳感器的數據，通過局域網，將數據推送至監控服務器

物聯網關支持Ethernet/4g/Rs485等通信接口，可將數據推送至多個平臺，可以是公有云或私有云平臺

用戶可根據系統規模的大小配置1臺或兩臺服務器，以及服務器技術參數

在服務器內安裝1套XL.Cloud平臺軟件

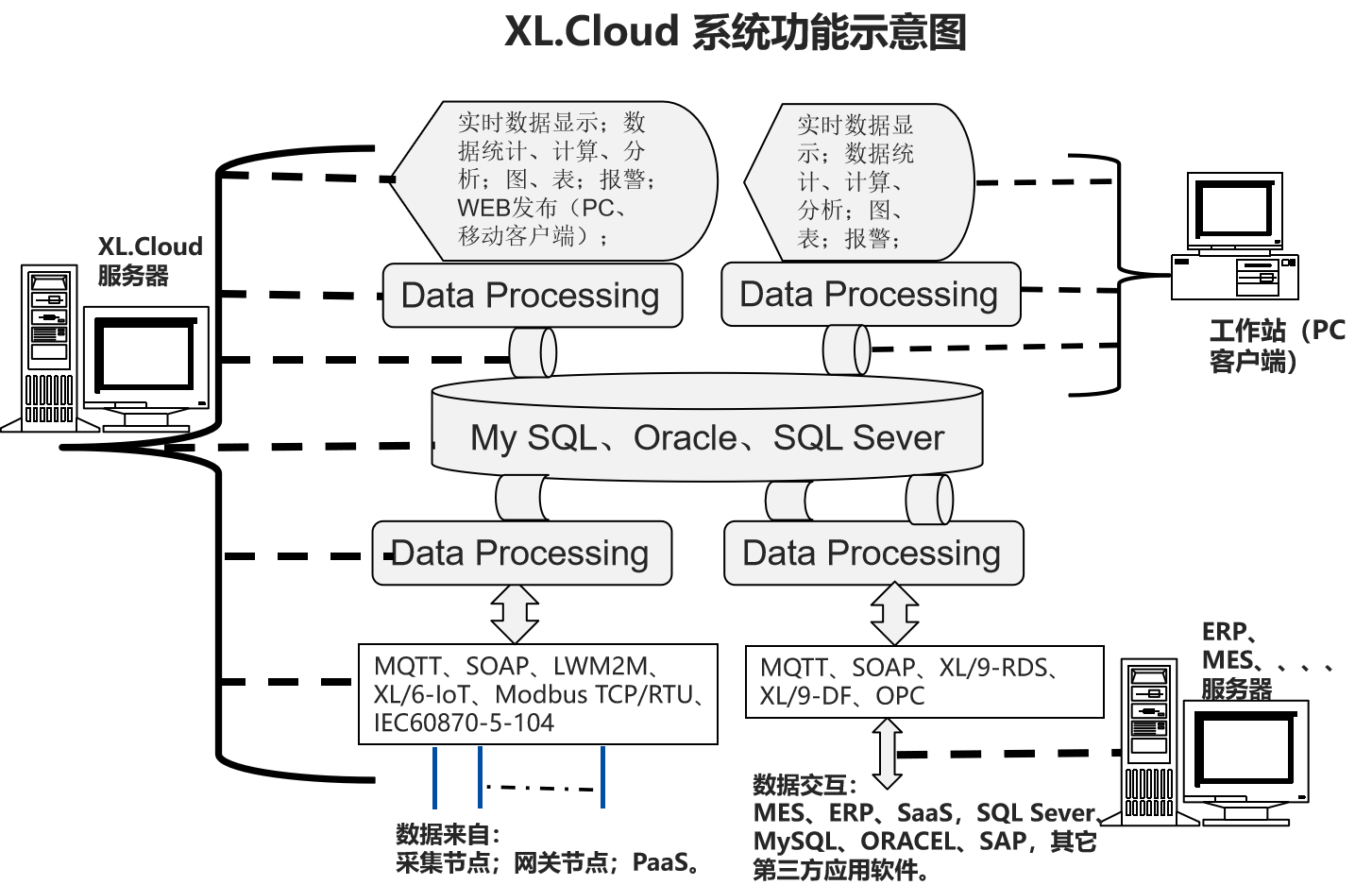

平臺軟件XL.Cloud

企業級的，工業物聯網， SaaS云平臺

XL.Cloud，是為工業企業用戶設計開發，對各類機器設備運行狀態進行監控的平臺軟件，安裝在企業服務器，或第三方云服務器上

中文、英文兩個不同的語言版本可選

支持支持WIN Sever 2008、2012等以上版本操作系統

支持支持MY SQL、SQL Server數據庫

支持Ethernet、NB-IoT、LTE(4G)等通信方式的接入

支持MQTT、LWM2M、SOAP，XL/6-IoT、XL/9-DB、XL/9-RDS，等等通信協議，并可和第三方數據庫，Oracle、SAP等交換數據

支持10萬級采集節點并發

物聯網關XL90

設備運行狀態監控系統，選用深圳信立XL90物聯網關，讀取各種智能傳感器的數據，進行協議、通訊轉換后，推送至上層軟件平臺

1臺XL90物聯網關，構建兩個獨立的LoRa通訊網絡，可接入64（理論上不受限制）臺智能傳感器

支持MQTT、SOAP、API、Modbus、IEC60870-5-104等通信協議和第三方軟件平臺通信

支持XL/9-RDS，以Redis方式向第三方系統推送數據

支持XL/9-DB 數據庫格式協議，向MS SQL，MY SQL，ORACLE等數據庫推送數據

用戶原有的系統軟件平臺，不作修改，就能從XL90物聯網關獲取數據

XL90設計有多種通信接口，每個通信接口都可設定為上行或下行通訊，配置成不同的通信協議

作為通訊網絡的核心，可同時向不同的系統通信

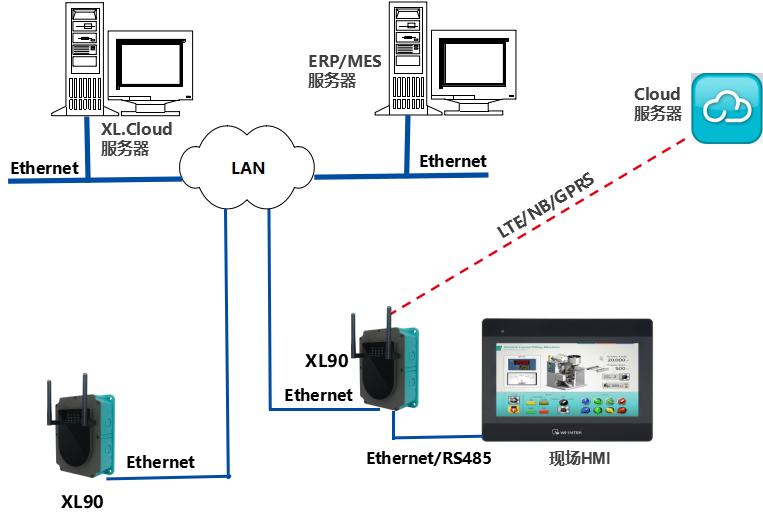

XL90將數據轉發給現場HMI；將數據上傳給企業內部的多個系統軟件平臺；通過LTE(4g)/NB/GPRS將數據上傳至云服務器

XL90物聯網關，可將數據接入私有云服務器，或公有云服務器，支持oneNET、AWS、Azure，以及及百度、阿里、騰訊，及其它公有云平臺

可為用戶設計開發指定的通信協議

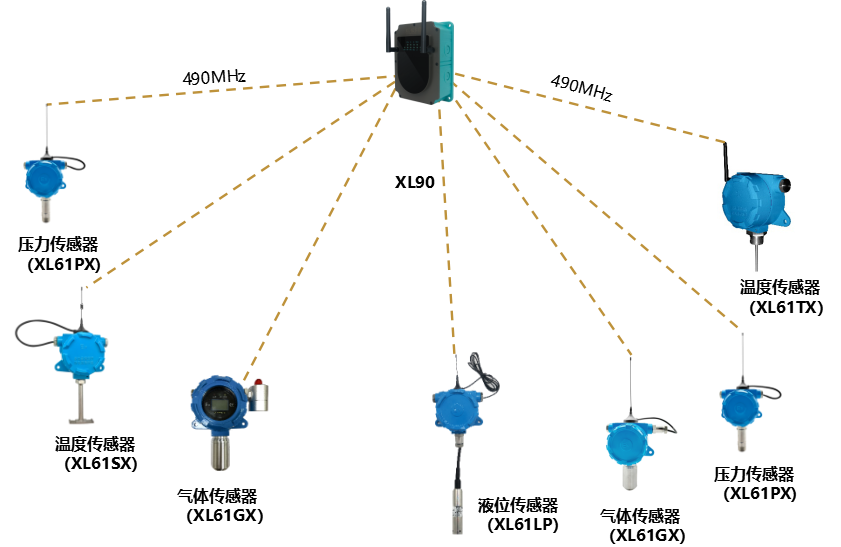

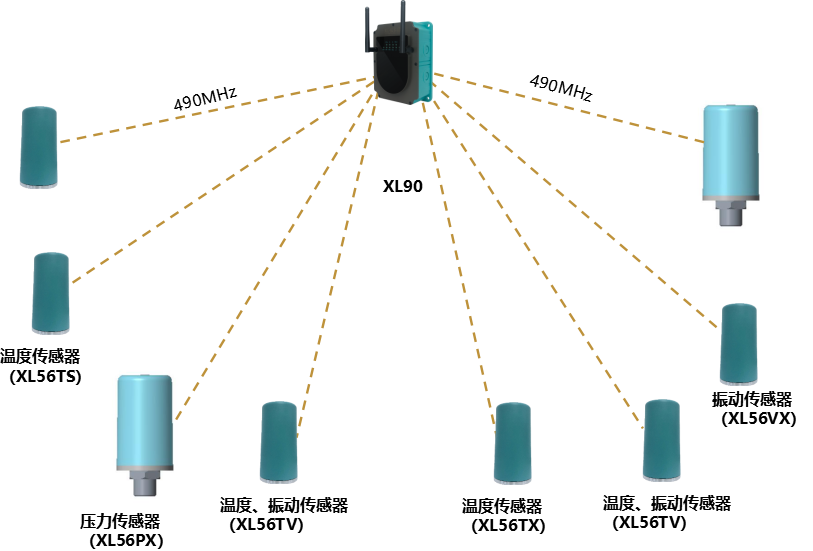

智能傳感器方案一

XL56系列微功耗智能傳感器，是按本安防爆標準設計、生產，監測溫度、壓力、振動（震動）

XL56系列傳感器有振動、溫度、壓力，以及壓力振動組合，溫度振動組合，等等智能傳感器產品可選

XL56系列傳感器設計為一體式、電池供電，10分鐘上傳一次數據，使用時間超過5年

XL56系列傳感器，設計為磁鐵石固定在被監測設備表面，溫度、振動可選此安裝方式；以及螺紋固定安裝方式，溫度、壓力等所有產品等都可按螺紋固定安裝方式供貨，螺紋尺寸可按用戶要求設計生產

不同系列智能傳感器，可以接入同一臺網關

智能傳感器方案二

XL51系列低功耗智能傳感器，監測溫度、壓力、液位、轉速、氣壓、風速等運行狀態參數

XL51系列傳智能感器設計為分體結構，傳感器探頭和主機分開；需要監測什么參數，就選配什么樣的傳感器；傳感器探頭技術參數、外形尺寸、安裝方式，根據現場技術要求設計、生產

XL51系列智能傳感器設計為電池供電，或市電供電；電池供電時，理想情況10分鐘上傳一次數據，使用時間超過3年

不同系列智能傳感器，可以接入同一臺網關

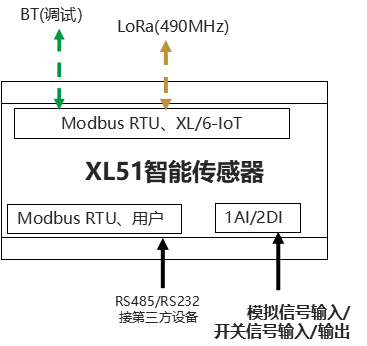

XL51常配探頭

傳感器探頭，通過有線的方式，接入XL51主機。標準引線長度不超過2米。特殊情況不起過10米

XL51智能傳感器，設計有模擬信號、開關信號及RS485接口，可接入多種類型、功能的傳感器探頭

可接入用戶自配的傳感器探頭

傳感器探頭技術參數、外形尺寸、安裝方式，根據現場技術要求設計、生產

XL51智能傳感器工作電壓為DC6-24V，可為傳感器探頭提供電源，滿足更廣泛的需求

可選擇信號隔離器，從已安裝的傳感器上獲取信號，而不影響原系統的使用

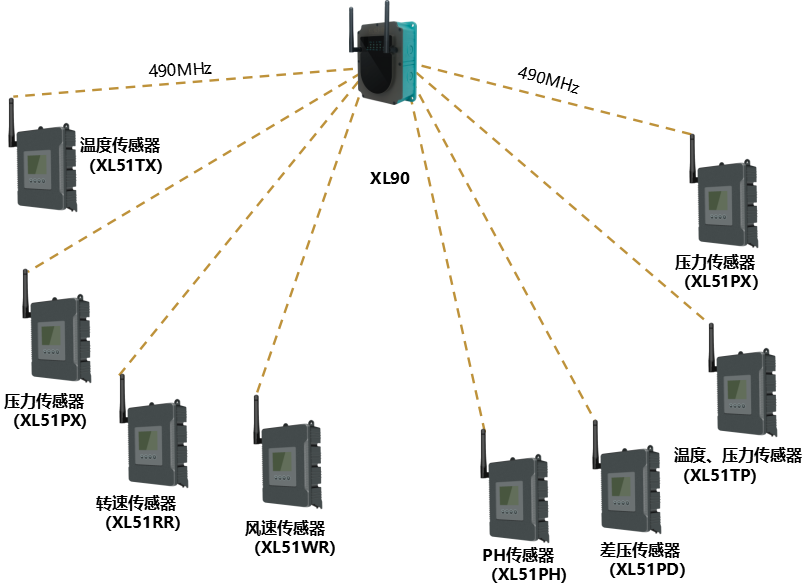

智能傳感器方案三

XL61系列低功耗智能傳感器，是按隔爆標準設計、生產，監測溫度、壓力、液位、氣體濃度等機器運行工藝參數

XL61系列傳智能感器設計為一體式結構，和分體式結構兩種型式；分體式結構，傳感器探頭和主機分開，是按主機和探頭成套供貨

XL61系列智能傳感器，傳感器探頭技術參數，外形尺寸，安裝尺寸及方式，可按用戶要求設計、生產、供貨

XL61系列智能傳感器設計為電池供電，或市電供電；電池供電時，理想情況10分鐘上傳一次數據，使用時間超過3年

不同系列智能傳感器，可以接入同一臺網關

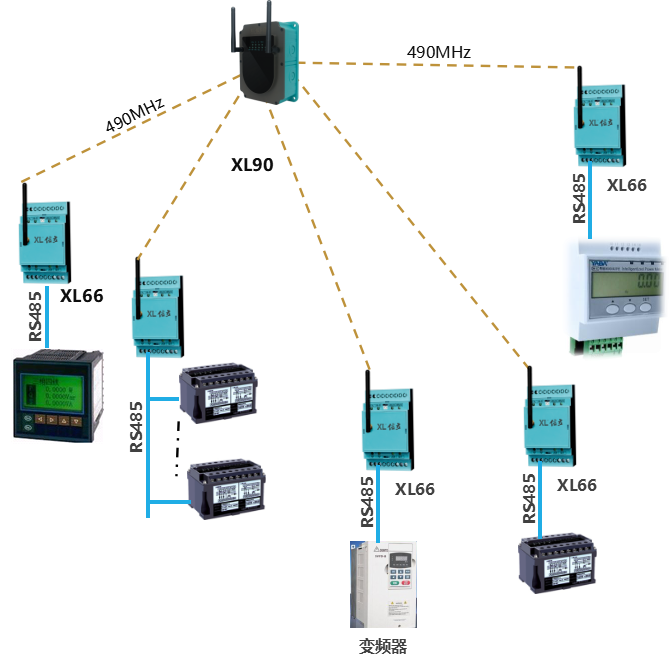

電氣參數監測方案

監測機器的運行電流、電壓、功率，分析判斷設備是否運行正常，是否存在電氣、機械故障

根據據現場要求，選擇YD2010電力監控表，或DTSD3366D-W1電力表，監測機器運行電流、電壓、功率、功率因數、電度等等電氣參數

電力監控表，可從配電柜，或控制柜已配置的電流互感器獲取電流信號；或是配開口式（安裝時不用動原來的一次回路接線）電流互感器，獲取電流信號

根據用戶需求，選擇帶顯示，或不帶顯示的電力監控表，導軌安裝方式

如原配電柜或控制柜已安裝有RS485通訊接口的電力監控表，且有通信協議說明，無需再增加電力監控表

每個監測點，配置1臺XL66智能轉換器，從通訊接口，讀取電力監控表的數據，無線方式上傳至XL90物聯網關

1臺XL66智能轉換器，通過RS485總線，聯接多臺電力監控表或其它裝置，建議不超過16臺

技術服務

現場勘測、需求溝通

系統技術方案設計

工程項目實施：現場安裝、調試

系統運行維護、檢修、維護

項目實施

系統功能需求設計

監測機器設備種類、數量確定；監測點、監測數量確定；監測參數技術要求確定；安裝方式確定

系統方案設計；技術方案確定；設備選型確定

系統施工方案、施工計劃確定

軟件功能及界面確認

項目現場實施；工程項目驗收

運行維護、檢修、維護約定

優 勢

信立科技——工業物聯網產品、解決方案、云平臺軟件

歷 程：12年，專注無線傳感網絡產品設計研發，解決方案及現場服務；20年系統方案設計經驗

產品設計原則：創新源自用戶需求，超越、引領用戶需求是創新的目標！

核心優勢：

更專業、更通用：解決多行業、領域應用，信號采集、無線傳輸、數據接入

更穩定、更可靠：Wi-Fi(5GHz)、LoRa(430-510MHz）、LoRaWAN、NB/LTE通訊方式；LoRa通訊方式，可按全球不同地區規定的頻段供貨

更兼容、更靈活：數據，可接入任何第三方軟件平臺

更便捷、更簡單：電池供電，使用5年；手機、平臺設定參數

更經濟、更方便：提供硬件、軟件，系統集成服務
