一、方案背景

石油、化工、冶金等工業現場，需要對機床、空壓機、風機、水泵等設備進行遠程啟、?？刂?，但由于這些工業生產環境往往較為復雜，不便敷設有線電纜，亟需一套可靠的無線遠控方案。

本文基于信立科技XL60無線采集裝置，實現PLC或其他控制儀表無線遠程控制現場設備的啟停。

二、解決方案

方案設計

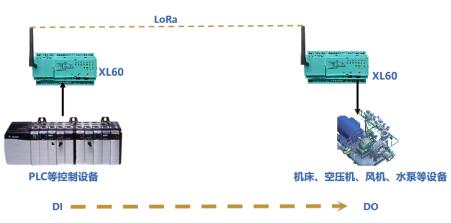

選用一對基于LoRa無線傳輸模塊的XL60無線采集裝置，一臺配置在作業現場作信號接收端，一臺與PLC等控制儀表對接作信號發射端。發射端的XL60將控制儀表的啟停命令，通過LoRa無線對傳到接收端，實現無線遠程控制設備啟、停。

設備介紹

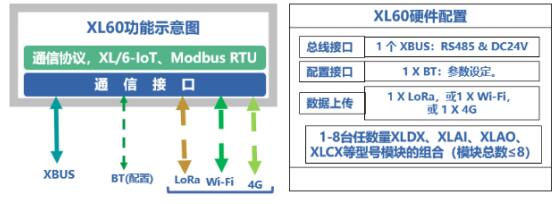

XL60無線采集裝置，由一臺主機模塊和多臺I/O模塊組合而成。可采集現場變送儀表的電流、電壓信號，控制器輔助接點信號，接收上位機下發的控制指令，輸出電流、電壓、繼電接點等控制信號。

l 手機APP配置，現場即設即用

l LoRa、WIFI、4G三種通信可選

l 采用信號隔離器可從原控制系統獲取信號

l 可擴展最多8個模塊

l 可為用戶定制開發通信協議

三、方案效益

降低成本：現場無需布線，縮短了改造周期，節省了材料成本和施工成本，也免去了后期對線纜的維護成本；

提高生產效率：在控制端即可實現對設備的控制，減少操作人員跑現場的時間，提高生產效率；

提高安全性：無線遠程控制方案避免了因有線電纜老化、損壞而引發的安全隱患，提高了工業現場的安全性；

提高靈活性：不依賴有限電纜，無需考慮設備的布局和位置，提高了控制系統的靈活性。
